3WAY DIAPHRAGM VALVE 3方ダイアフラムバルブ

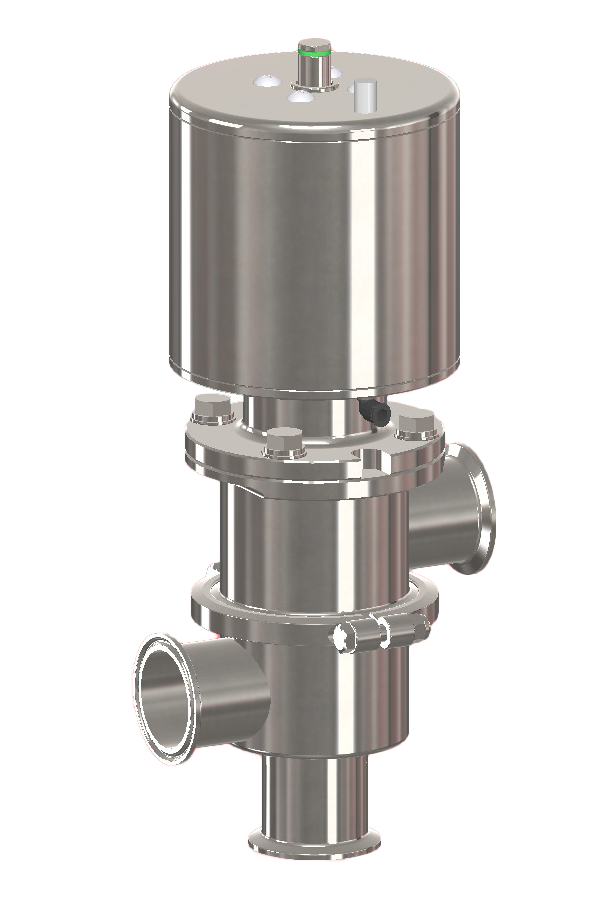

3方ダイアフラムバルブ
PRODUCT FEATURES商品特徴
基本機能
- 高耐久一体型ダイアフラム
- 簡単なメンテナンス
- アセプティック対応
- コンタミフリー・低着香
- 食品衛生法
- CIP・SIP対応
- 取付けボルトセムス対応
- アクチュエータ内部グリース食品グレード
固有機能
- 流路切替
- 空圧制御スプリングリターン単作動
- ポジションフィードバック
- 電磁弁内蔵制御 ON/OFF制御
- アナログ4～20mA信号 比例制御
- 弁開度の任意位置設定
- 圧力逃がし（リリーフ）
- ハイストロークリフト
- ダブルシート
構造、特徴

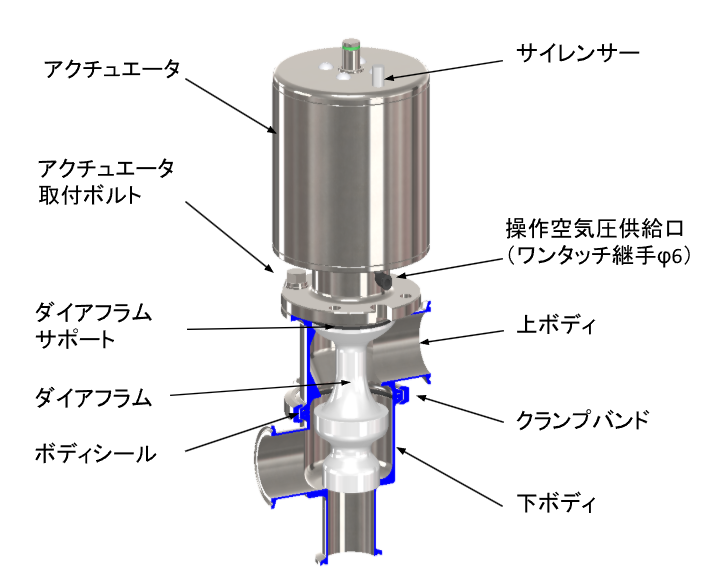

３方バルブの各部名称
３方バルブとは

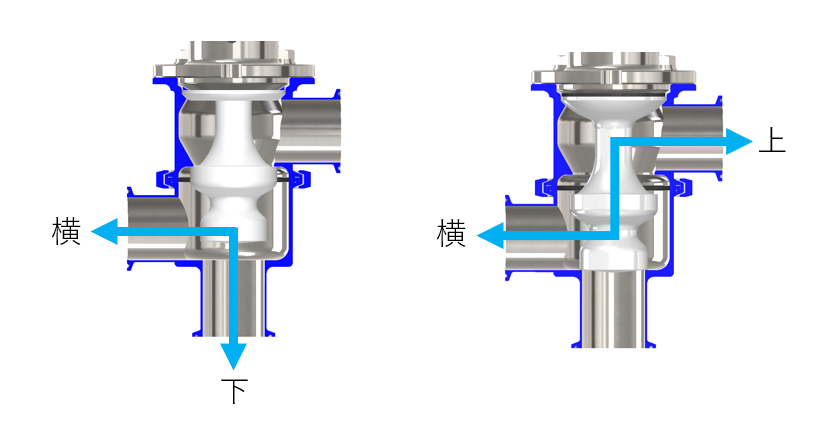

3つの流体出入口をもち、流路や流体の切り替えに使用されるバルブ

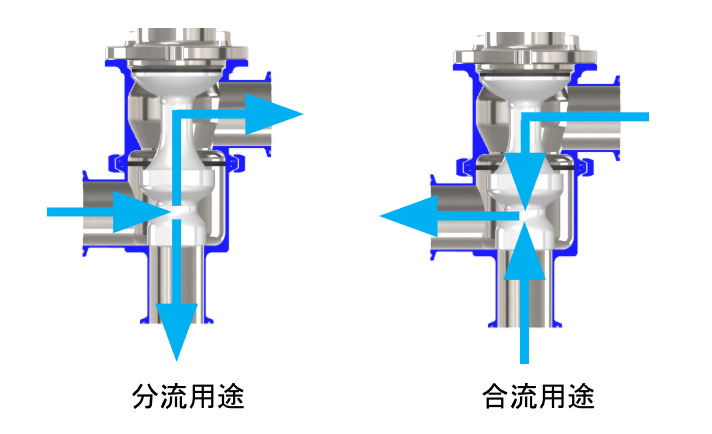

流す方向により分流や合流に使用される

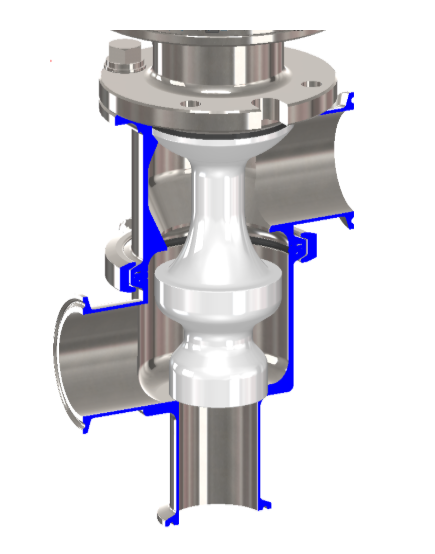

液部の構造
・接液部はステンレスとフッ素樹脂のみでコンタミ防止
・一体型ダイアフラムの採用でSHVシリーズの特長はそのまま
・高い耐久性
・弁シートはフラットタイプ
基本仕様
| 呼び径 | |||||
|---|---|---|---|---|---|
| 1.0S | 1.5S | 2.0S | 2.5S(準備中) | 3.0S(準備中) | |
| 締切圧力範囲 | 0~0.6MPa 流れ方向に無関係 |
||||
| シリンダ作動方式 | 単動型NC(逆作動)、単動型NO(正作動) | ||||
| シリンダ操作圧力 | 0.4~0.5MPa | ||||
| シリンダ外面露出面材質 | SUS304 | ||||
| インジケータ | 上部シャフト | ||||
| ボディ配管接続 | サニタリーフェルール | ||||
| ボディ材質 | SUS316L | ||||
| ボディ接液部表面処理 | バフ＃400仕上げ | ||||
| ダイアフラム材質 | PTFE | ||||
| ボディ内耐圧 | 1.05MPa | ||||
| 使用流体温度 | 0~+151℃(※) | ||||
| バルブ口径 | 1.0S | 1.5S | 2.0S | 2.5S(準備中) | 3.0S(準備中) |
| Cv値(横→上） | — | — | — | — | — |
| Cv値(横→下） | — | — | — | — | — |
| Cv値(上→横） | — | — | — | — | — |
| Cv値(下→横） | — | — | — | — | — |
| バルブストローク | 7 | 9 | 14.5 | — | — |
※最高温度は、1回/日程度、飽和蒸気圧以下のSIP運転時間を想定
