MICRO POD マイクロポッド
マイクロポッド
PRODUCT FEATURES商品特徴
- 独自の衝撃吸収機構によりマイクロエッグの破損を低減。
- マイクロエッグを取り出すことなく生産が可能です。
- マイクロエッグが入った状態でも配管と同じ断面積の経路を確保。
- 製品通液時の圧力損失、CIP 時の洗浄不良も無し。
- SIP 可能でドレンたまり無し、ダイアフラム型のストッパーを採用し、アセプティック対応。
基本仕様
| 呼び径 | ||||
|---|---|---|---|---|
| 1.0S | 1.5S | 2.0S | 2.5S | |
| 使用圧力範囲 | -0.1～0.7MPa 流れ方向に無関係 |
|||
| シリンダ作動方式 | 単動型ＮＣ（逆作動） | |||
| シリンダ操作圧力 | 0.4MPa～0.7MPa | |||
| シリンダ外面露出面材質 | SUS304 | SCS13（SUS304相当） | ||
| 駆動方式(空気圧シリンダ) | ダブルピストン | シングルピストン | ||
| インジケータ | 上部シャフト、ヨーク部 | |||
| ボディ配管接続 | サニタリーフェルール（フランジ、BW、他も対応します） | |||
| ボディ材質 | SUS316L | SCS16（SUS316L相当） | SUS316L | |
| ボディ接液部表面処理 | バフ#400仕上げ | |||
| ダイアフラム材質 | PTFE | |||
| ボディ内耐圧 | 1.05MPa | |||
| 使用流体温度 | -10～+151℃ | |||
オプション

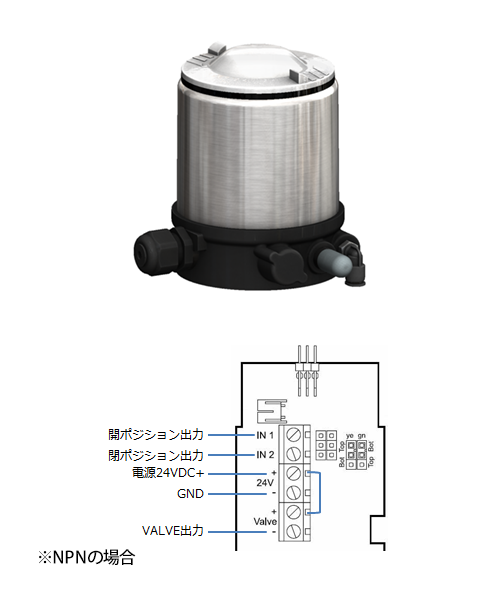

ファインヘッド（電磁弁付き）
動作電圧 ：DC24V
環境耐性 ：IP65
検出方式 ：リニアセンサ
出力点数 ：2点
出力方式 ：NPN又はPNP
入力点数 ：0点または1点
インジケータ方式：高輝度LED
配線オプション ：As-i Ver.3.0
ファインヘッド（電磁弁なし）
動作電圧 ：DC24V
環境耐性 ：IP65
検出方式 ：リニアセンサ
出力点数 ：2点
出力方式 ：NPN又はPNP
インジケータ方式：高輝度LED
近接センサ
動作電圧 ：DC24V
環境耐性 ：IP67
検出方式 ：誘導型
出力点数 ：1点又は2点
出力方式 ：無接点直流2線式
インジケータ方式：LED
配線オプション ：ケーブル5m
